無機纖維噴涂保溫系統是一種新型的建筑保溫技術，采用無機纖維材料（如巖棉、玻璃棉、礦渣棉等）通過專用噴涂設備與粘結劑混合后，直接噴涂在建筑基層表面，形成連續、無接縫的保溫層。該系統兼具保溫、吸聲、防火等功能，廣泛應用于建筑外墻、屋頂、地下室、設備管道等部位。

一、系統組成及材料特性

1. 無機纖維主要材料

巖棉纖維：以玄武巖為主要原料，熔點高（≥1000℃），防火性能優異（A級不燃）。

玻璃棉纖維：以石英砂、石灰石等為原料，導熱系數低（0.032~0.040W/(m·K)），吸聲性能好。

礦渣棉纖維：以工業礦渣為原料，成本較低，但耐水性稍差。

粘結劑：通常為水性環保膠（如丙烯酸類），確保纖維與基層粘結牢固，同時不影響防火性能。

罩面層（可選）：部分系統會在噴涂層表面增加抗裂砂漿+網格布或專用飾面涂層，以提高耐久性和美觀性。

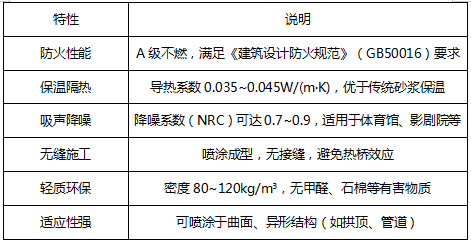

2.系統特點

二、施工工藝流程

1. 基層處理

清理基層（混凝土、金屬、砌體等），去除油污、灰塵，修補裂縫。

基層含水率≤10%，必要時涂刷界面劑增強粘結力。

2. 設備調試：噴涂機壓力調整（0.3~0.5MPa），確保纖維與膠液混合均勻。

3. 分層噴涂施工

第一層（底涂層）：厚度10~15mm，保證粘結牢固。

第二層（主保溫層）：達到設計厚度（通常20~50mm），密度均勻。

角度與距離：噴槍與基層距離300~500mm，垂直噴涂。

4. 表面修整：噴涂后采用壓平工具修整表面，確保平整度（允許偏差≤3mm/2m）。

5. 罩面處理（可選）： 噴涂層干燥后（一般24~48小時），涂刷抗裂砂漿+網格布或專用飾面涂層。

三、關鍵質量控制點

1. 材料配比：纖維與粘結劑的混合比例需嚴格按廠家要求，避免膠量過少（粘結不牢）或過多（影響防火性能）。

2. 噴涂厚度控制：采用探針或測厚儀隨機檢測，偏差不超過±2mm。

3. 環境要求：施工溫度5~35℃，濕度≤85%，雨天、大風天禁止施工。

4. 防火節點處理：在電氣線路、管道貫穿處預留防火封堵材料（如防火泥）。

5. 成品保護：噴涂后24小時內避免水沖或碰撞，罩面層施工前需完全干燥。

四、優缺點分析

1.優點

防火安全：A級不燃材料，適用于高層建筑、人員密集場所。

施工高效：機械化噴涂，工期比傳統保溫縮短50%以上。

適用復雜結構：可覆蓋鋼結構、曲面、管道等傳統保溫難以施工的部位。

2.缺點

成本較高：材料及設備投入高于EPS/XPS板系統。

表面強度低：需罩面層增強抗沖擊性，否則易破損。

對施工技術要求高：噴涂不均勻可能導致保溫性能下降。

五、應用場景

1. 公共建筑：體育館、劇院、機場（需吸聲+防火）。

2. 工業建筑：鋼結構廠房、冷庫（防冷凝）。

3. 特殊結構：異形屋頂、管道、設備保溫。

4. 既有建筑改造：可直接噴涂于舊墻面，無需拆除原有基層。

六、未來發展趨勢

1. 高性能纖維開發：如超細玻璃棉，進一步提升保溫、吸聲性能。

2. 智能化施工：結合機器人噴涂，提高精度和效率。

3. 復合系統應用：與相變材料（PCM）結合，實現動態調溫。

總結

無機纖維噴涂保溫系統憑借其優異的防火性、無縫施工和適應復雜結構的能力，在建筑節能領域具有獨特優勢。但需嚴格把控材料質量、施工工藝和節點處理，以確保系統長期穩定性。未來隨著技術升級，其應用范圍將進一步擴大。以上解答僅供參考。如需進一步了解具體施工案例或技術參數，可聯系我司專業施工團隊。
